Sensor Offsets and Reference Points

في السفينة، أجهزة المسح ليست مركبة في نقطة واحدة. GNSS Antenna قد تكون أعلى الجسر، Motion Sensor داخل غرفة، MBES أسفل الهيكل، وUSBL Transducer في مكان آخر. لكي نجمع بياناتها يجب أن نعرف مكان كل جهاز بالنسبة إلى Reference Point واحد.

ما هو Reference Point؟ هو نقطة مرجعية نختارها داخل نظام إحداثيات السفينة. من هذه النقطة نسجل المسافة إلى كل Sensor في ثلاثة اتجاهات، مثل Forward/Starboard/Up أو X/Y/Z حسب Convention البرنامج والمشروع.

لماذا إشارة الـOffset مهمة؟ الرقم الصحيح بإشارة خاطئة قد ينقل الجهاز إلى الجهة المقابلة من السفينة. لذلك لا تنقل قيمًا من Drawing إلى Software قبل التأكد من Axis Convention. بعض الأنظمة تعتبر Starboard موجبًا وبعضها يستخدم تعريفات مختلفة.

مثال بسيط إذا كانت GNSS Antenna بعيدة عن USBL Transducer عدة أمتار، فإن Position الذي يعطيه GNSS ليس Position الـTransducer مباشرة. يستخدم البرنامج Heading وMotion والـOffsets لحساب مكان الـTransducer لحظة القياس، ثم يحسب منه موقع الهدف تحت الماء.

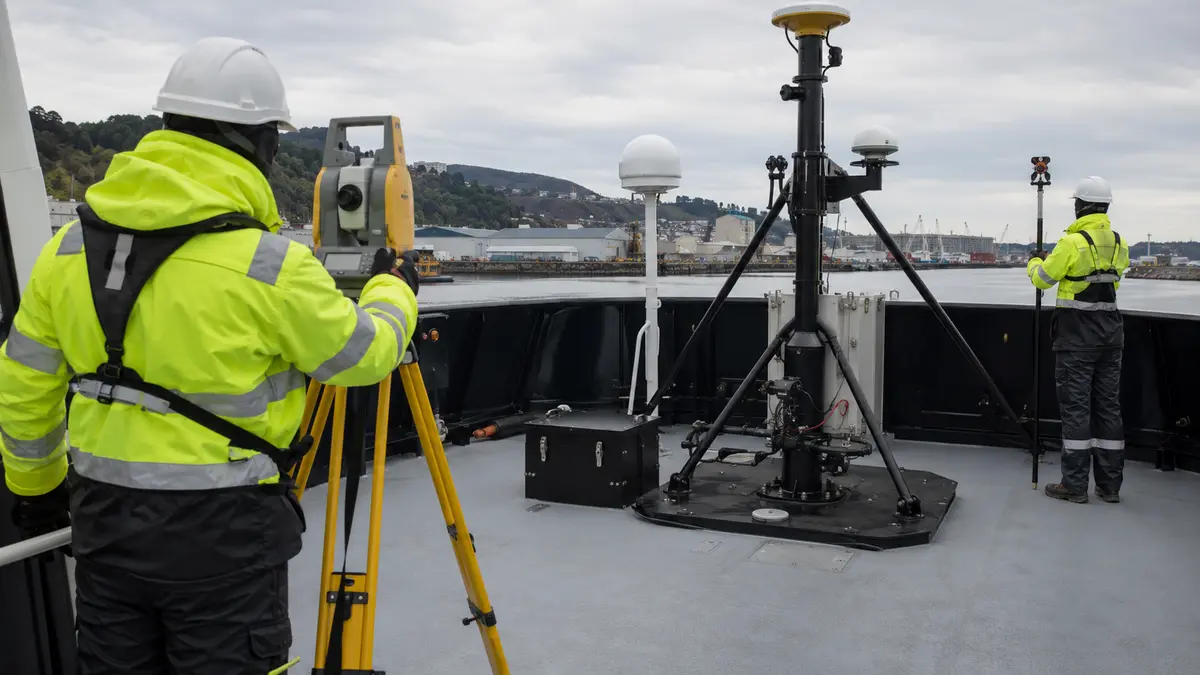

كيف نتحقق؟ راجع Vessel Dimensional Control Report أو Offset Survey. قارن القيم بين الرسم والبرنامج، وتأكد من الوحدات والإشارات ونقطة الأصل. عند الإمكان استخدم قياسات مستقلة أو Known Point Verification.

أخطاء شائعة استخدام Port بدل Starboard، إدخال قيمة بالسنتيمتر كأنها متر، تبديل X وY، استخدام Reference Point قديم بعد تعديل السفينة، أو نسيان Offset لجهاز جديد.

Offsets تبدو أرقامًا صغيرة، لكنها جزء أساسي من Geometry النظام. قبل بدء التسجيل، اعرف أين تقع كل قطعة من المعدات داخل Vessel Reference Frame وكيف يستخدم البرنامج هذه القيم.
